第一作家：陈舒

通信作家：彭慧胜，高悦

通信单元：复旦大学

【着力简介】

锂离子（Li+）行为可充电电板储能功能的中枢，现存本领庸碌依赖于复杂的含锂电极材料来提供锂离子，并严格保护它们以确保合理的使用寿命。因此，缺锂材料被摒除在电板联想除外，而当活性锂离子被销耗时，电板就会失效。

在此，复旦大学彭慧胜老师和高悦后生询查员等东谈主通过一种电板级别的锂补给战略冲突了这一扫尾。作家诓骗机器学习发现了一种功能性有机锂盐（锂载体分子LiSO2CF3），并细目了其具有最好电化学活性、电位、居品形成、电解液融解度和比容量。扫尾暴露，将其外部添加到已拼装的电板中，在电板充电流程中锂盐会发生氧化剖释，开释出活性Li+，带负电荷的(SO2CF3)-有机基团失去电子，进而调动为SO2和C2F6气体且体以气体形状排出，这一非侵入性和快速的流程在不需要拆解的情况下保抓了电板的齐备性。

同期，行为倡导考证，在无负极电板（匹配金属氧化物正极Cr8O21）中展示了3.0 V脱手放电电压、1192 Wh kg-1的能量密度；同期，匹配基于有机硫化聚丙烯腈正极的无负极电板展现出了388 Wh kg-1的能量密度，在轮回440次后展现出80.1%的容量保抓率。

此外，这种锂盐还使贸易磷酸铁锂（LiFePO4）电板的使用寿命延长了至少一个数目级。通过反复外部补锂，贸易石墨|磷酸铁锂电板在轮回11818次后暴泄漏96.0%的容量保抓率。这些发现揭示了重新构想电板里面外部锂供应中枢原则的后劲，预示着一种变革性的形状，用于重新构念念、制造和使用各式应用中的锂离子电板。

相关询查着力以“External Li supply reshapes Li deficiency and lifetime limit of batteries”为题发表在Nature上。

【询查布景】

锂离子电板通过为电子建树和电动汽车提供能源，权贵激动了大众CO2减排，但跟着电气化需求的加多，尤其是在高性能应用和大范畴储能鸿沟，电板的能量密度、寿命和材料可用性濒临挑战。传统锂离子电板的正极含有锂离子，而负极材料（如石墨）通过镶嵌或合金化储存锂离子，但脱手景况不含锂。这种联想扫尾了缺锂正极材料（如过渡金属卤化物、氧化物、有机化合物和硫化物）的应用，尽管这些材料在能量、资本和轮回踏实性方面具有上风。其中，电板的脱手活性锂离子数目决定了其最大容量，而锂离子在轮回流程中的亏损扫尾了电板的使用寿命。现存的预锂化战略存在剖释不皆备和无益残留物的问题，无法知足条件。因此，需要一种新的锂供应形状，冲突电极依赖锂供应的扫尾，以开释电板在材料发现和寿命方面的后劲。

【询查内容】

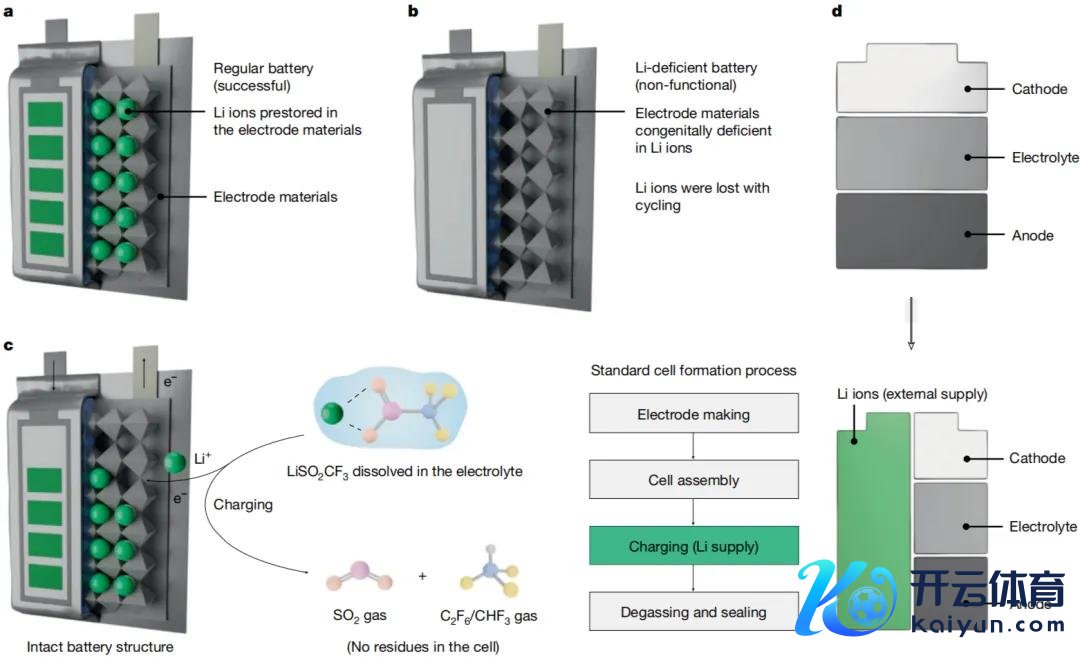

图1. 外部锂供应战略。

AI助力用于外部供锂的有机锂盐

为了终了外部锂供应的倡导，询查东谈主员发现了一种有机锂盐——LiSO2CF3，并考证了其在电板中的应用后劲。通过接续机器学习和有机电化学旨趣筛选得出这种有机锂盐，知足了外部锂供应的多项严格条件：1）其氧化反映发生在2.8–4.3 V的电压范围内，与电板的充电窗口一致；2）反映不行逆，防患锂离子被重新销耗；3）剖释居品为气态，可从电板中排出；4）在电解液中具有精良的融解性，便于扩散和抓续剖释；5）同期具备空气踏实性和较高的比容量。

践诺扫尾标明，LiSO2CF3在碳酸酯电解液中的融解度约为4.0 wt%，在醚基和砜基电解液中融解度更高，可达12.5 wt%。其在室温文60 mA g-1的电流密度下，充电电压平台约为3.8 V，比容量接近表面值191.5 mAh g-1。此外，LiSO2CF3在45°C和191 mA g-1的高电流密度下也能进行锂供应，栽培了本色应用中的时辰和资本着力。

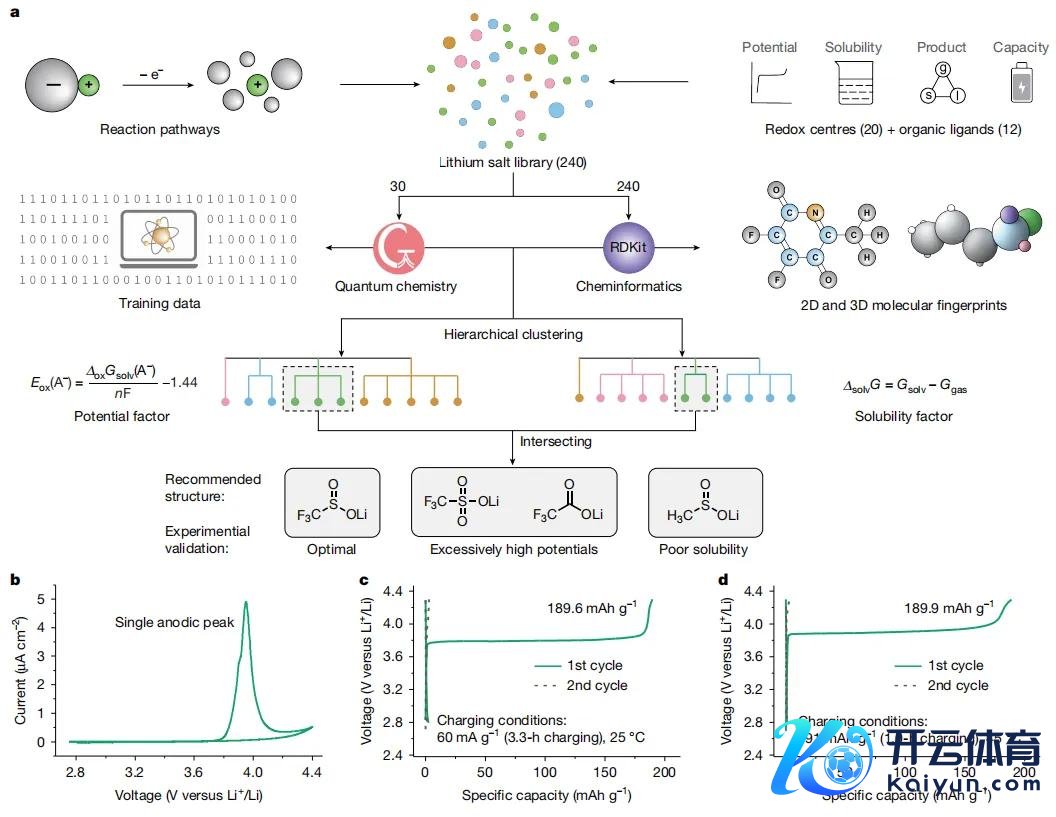

图2. 接续机器学习和有机电化学发掘新式补锂剂。

缺锂材料电板的外部锂供应

询查东谈主员通过差分电化学质谱（DEMS）和原位拉曼光谱本领，证据了LiSO2CF3在充电流程中生成的SO2和CHF3气体，标明LiSO2CF3滚动为这些气态居品，且充电后信号隐匿，讲解滚动皆备。拉曼光谱暴露，LiSO2CF3的特征基团在充电流程中迟缓收缩直至隐匿。核磁共振（NMR）询查进一步证实了LiSO2CF3在充电后皆备剖释，电解液中无残留。

与传统预锂化本领比拟，LiSO2CF3的外部锂供应形状具有权贵上风。LiSO2CF3在旧例电板电压窗口内皆备滚动，幸免了后续轮回中的气体生成。比拟之下，传统预锂化剂如草酸锂（Li2C2O4）剖释牢固，导致电板延伸和性能恶化。LiSO2CF3的高纯度（99.99%）和高热踏实性使其在电板中无须量扫尾，且其电解液与电板电极化学兼容，不会导致粘结剂降解或铝集流体腐蚀。这些特质使得LiSO2CF3成为一种瞎想的外部锂供应材料，为缺锂电板的锂离子补充提供了一种无残留且非破损性的形状。

图3. 在电板水平上的无残留和无损的锂供应流程。

缺锂材料电板的外部锂供应

询查东谈主员在无负极软包电板中评估了多种缺锂材料，发现活性锂离子不错行为独处组件集成到电板联想中，并凭据需求诊疗数目。在无负极电板（匹配金属氧化物正极Cr8O21）中展示了3.0 V脱手放电电压、1192 Wh kg-1的能量密度；LiNi0.8Mn0.1Co0.1O2与SiO负极配对的电板终明晰跳跃1200次轮回的寿命；匹配基于有机硫化聚丙烯腈正极的无负极电板展现出了388 Wh kg-1的能量密度，在轮回440次后展现出80.1%的容量保抓率。

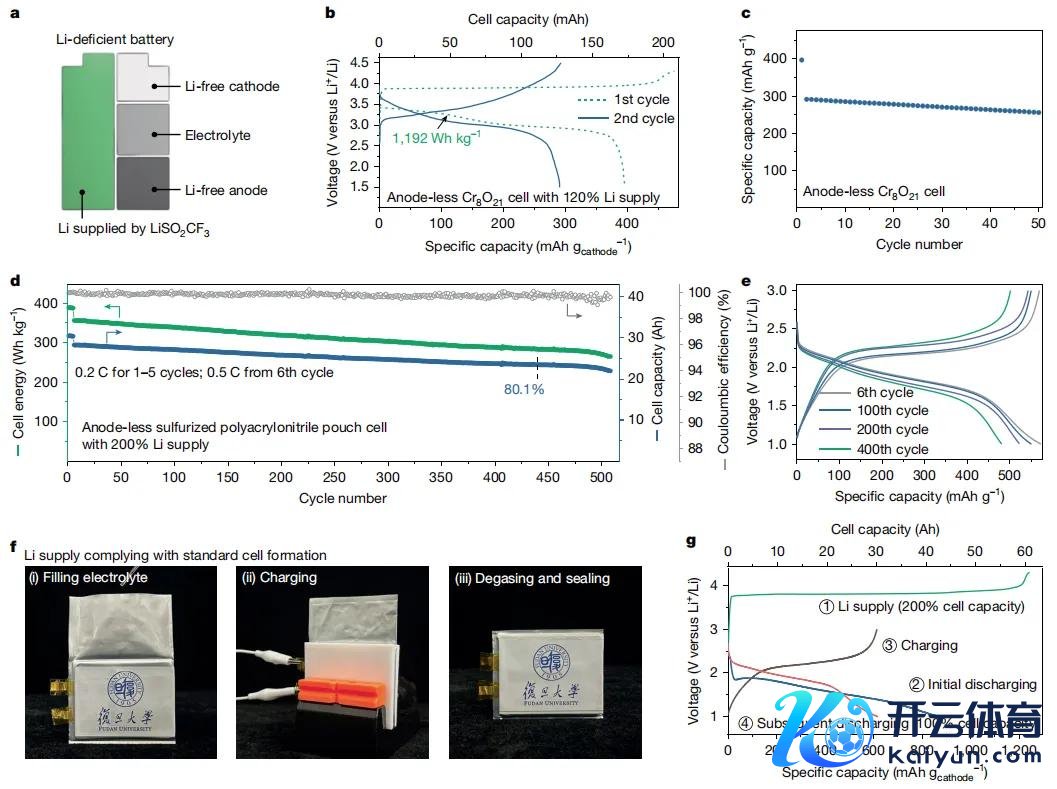

图4. 缺锂电板的轮回性能和能量密度。

补锂延长锂离子电板寿命一个数目级

本询查通过外部锂供应奏效延长了商用石墨|磷酸铁锂（LiFePO4）电板的使用寿命。将LiSO2CF3引入因旧例轮回而容量降至85%的电板中，权贵收复了电板性能。到第1824次轮回时，电板容量收复至脱手值的99.6%，且通过访佛锂供应，在第11818次轮回时仍保抓96.0%的容量。这一形状权贵裁减了容量衰减率，从每1000次轮回10%降至0.34%，且未引入死锂或其他副居品。

此外，该形状在电网储能鸿沟展现出雄伟后劲。通过修订15Ah的33140型圆柱形LiFePO4电板，加多电解液填充口并注入含有LiSO2CF3的电解液，电板容量按联想收复，且联想机断层扫描成像证据电解液流动未对电板结构变成毁伤。与制造新电板比拟，通过外部锂供应重获重生电板的估算资本大幅裁减了两个数目级。

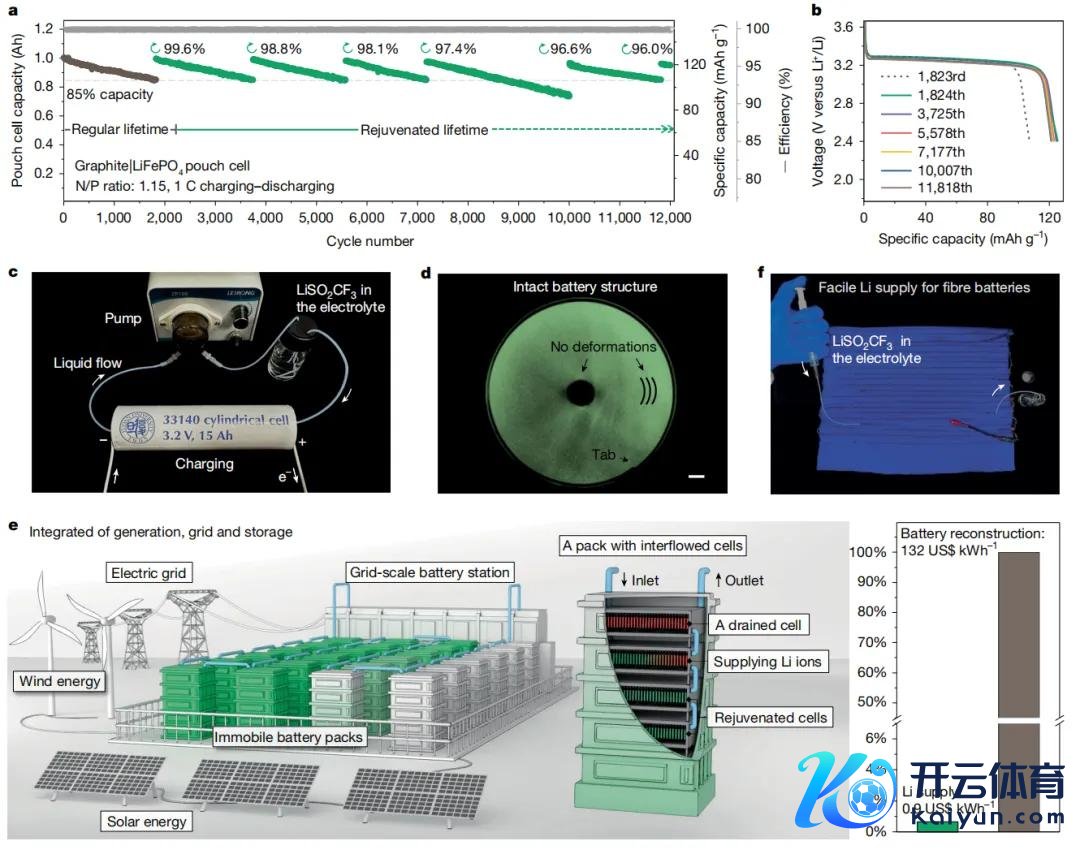

图5. 石墨|磷酸铁锂电板的补锂和在电网储能鸿沟的应用。

【文件信息】

Shu Chen, Guanbin Wu, Haibo Jiang, Jifeng Wang, Tiantian Chen, Chenyang Han, Wenwen Wang, Rongchen Yang, Jiahua Zhao, Zhihang Tang, Xiaocheng Gong, Chuanfa Li, Mengyao Zhu, Kun Zhang, Yifei Xu, Ying Wang, Zhe Hu, Peining Chen, Bingjie Wang, Kai Zhang, Yongyao Xia, Huisheng Peng✉ & Yue Gao✉, External Li supply reshapes Li deficiency and lifetime limit of batteries, Nature, https://doi.org/10.1038/s41586-024-08465-y

]article_adlist-->

邮发代号：80-732

研讨热线：010-64519601/9602/9643

投稿网址：http://esst.cip.com.cn/CN/2095-4239/home.shtml万博manbext体育官网app(中国)官方网站

]article_adlist--> 海量资讯、精确解读，尽在新浪财经APP
